   Es una maquina herramientas que se desplaza en los tres ejes espaciales X, Y y Z para poder mecanizar la pieza.



Esquema fresadora

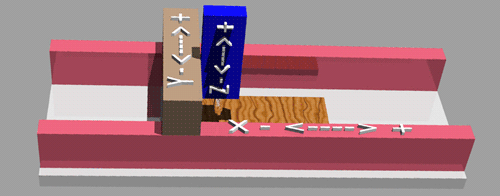

Esquema de fresadora puente de 3 ejes



  El puente (en marrón) se desplaza sobre los soportes longitudinales (en rojo), este es el movimiento denominado X.

  El motor de giro de herramienta de corte o cabezal (azul) se desplaza sobre puente, este es el movimiento denominado Y.

   Por ultimo el cabezal se desplaza para arriba y abajo, este es el movimiento denominado Z.

  Por lo tanto X y Y se asocia a los movimientos horizontales de la mesa de trabajo (blanco). Si la fresadora es de mesa fija, como en el dibujo, el cabezal realiza los tres movimientos.

  Para trabajos más complejos como por ejemplo una estatua, se necesitan fresadoras equipadas con más ejes de desplazamiento. Existen multitud de modelos de fresadora para cumplir con diferentes capacidades de carga, precisión de trabajo, y trayectorias a recorrer.

  Los principales componentes de una fresadora son:

   - Transmisiones

  - Motores de avance

  - Guías de movimiento linear

  - cabezal

  - ejes de rotación



  La transmisión de los movimientos de los ejes esta compuesta por un motor + reductor. El reductor es un sinfín con una tuerca fija, para la perfecta suavidad de movimientos la tuerca es de recirculación de bolas.



tuerca de bolas

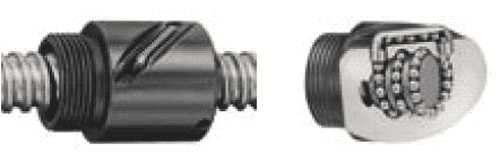

Tuerca de recirculación de bolas



  La tuerca esta fijada en pieza que debe desplazarse, así cuando gira el motor que está en la punta del sinfín, este transmite un movimiento de translación. Estas tuercas están ajustadas con una precarga para eliminar en un grado máximo el juego, sin por ello aumentar la fricción entre la tuerca y el sinfín y tener una gran exactitud y repetibilidad de los desplazamientos.
