Diseñar un cartel en 3D



Ahora vemos porque solo hemos dibujado un cuarto del cartel

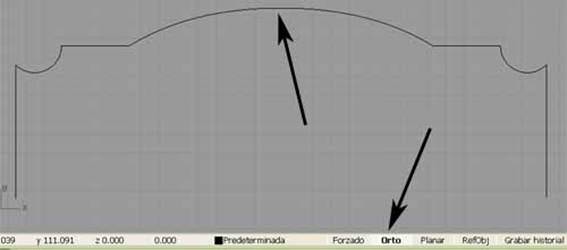

Poner orto en la barra de herramientas inferior.

En la barra superior:

Transformar -> simetría

Seleccionar la línea apuntar exactamente en el final de la curva arriba y bajar (como esta en modo orto va a bajar exactamente en vertical) y clicar un poco más abajo. Y obtenemos lo mismo que hay en el dibujo de arriba.



Ahora unimos las dos curvas. Edición -> Unir

Realizamos simetría en la línea obtenida pero esta vez en horizontal y volvemos a unir.

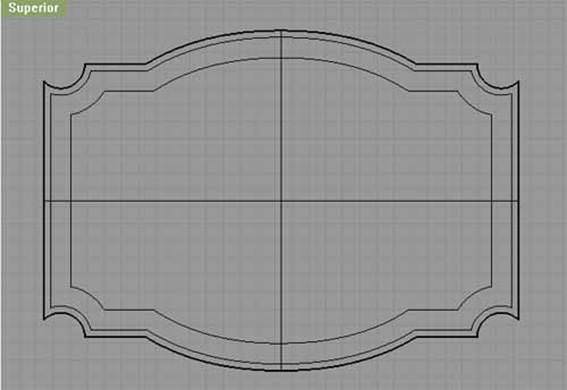

Obtenemos una línea cerrada que delimita la forma del cartel.

Efectuamos sobre esa línea un desfase de línea:

Curva -> Desfasar curva en distancia se pone 4 mm y hacia el interior.

Se repite la operación pero con 16 mm hacia el interior.





Seleccionamos la línea más exterior para hacer el plano del fondo del cartel:

Superficie -> Curvas planas

Ahora seleccionamos la superficie para darle espesor:

Solido -> Extrusión de superficie -> Recta, en distancia ponemos -20
