Diseñar un cartel en 3D

Última parte



Vamos a dibujar las letras:

Solido -> texto

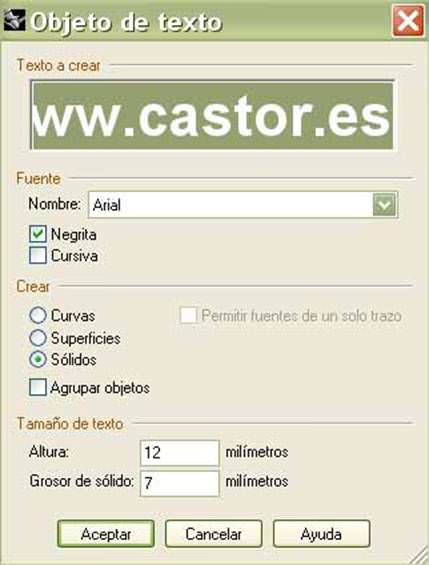

Escribir el texto:

•Elegir la fuente tipográfica deseada, con la opción negrita y cursiva como en un documento Word.

•Puede crear estas letras en forma de curvas, solo la línea exterior de la letra.

•En superficies o en sólido pudiendo dar a la letra un grosor.

•Un vez que pulsa aceptar sale en su dibujo las letras, arrastrándolas y colocarlas en su sitio. Si son demasiado pequeñas o grandes cambiar en tamaño de texto la altura de las letras.

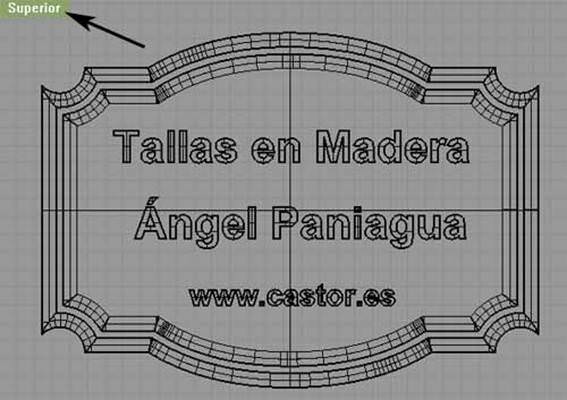

Haga doble clic en superior (ver flecha en dibujo), salen las 4 vistas, hacer doble clic esta vez en perspectiva.

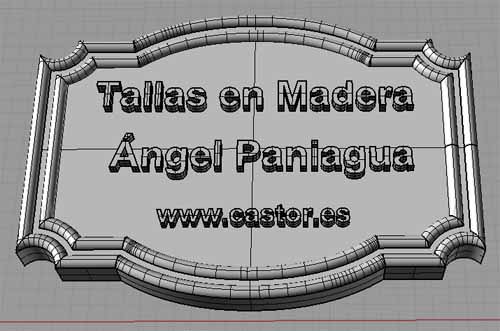

Para ver mejor la obra:

Vista -> Sombreado

Puede hacer girar el cartel en todo los sentidos pulsando el botón derecho del ratón en la ventana y mover el ratón. Para el zoom girar la ruleta del ratón.

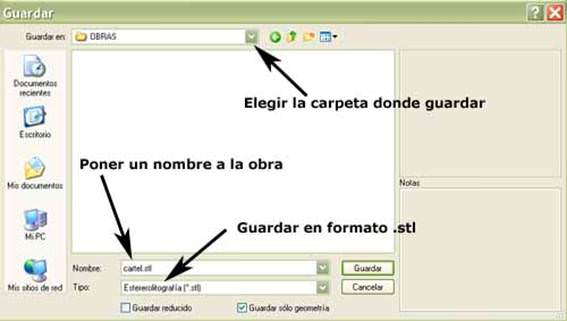

Para guardar la obra:

Archivo -> Guardar como

El formato .stl es compatible con la mayoría de programas CAM (Mecanización asistida por ordenador) que sirve para crear las instrucciones que vamos a meter en el software de la fresadora CNC para realizar la obra.
