Diseñar un cartel en 3D

Diseño de un cartel paso a paso

Vamos a dibujar un cartel semejante a este que está aquí. Para eso primero vamos a descargar la versión de evaluación de Rhino 5.0. Esta versión de Rhino 5.0 es gratis, puede dibujar todo lo que quiera con él, el único límite es que solo se puede utilizarla durante 90 días, después de bloquea.

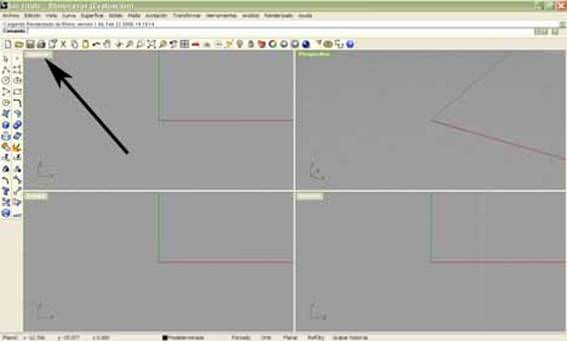

Para descargarlo haga clic en el enlace que tengo puesto a la izquierda. Una vez abierto elija “piezas pequeñas en mm” y tiene este aspecto:

Las 4 ventanas grises son las vistas de la pieza que vaya a dibujar:

    - Primera ventana se ve la pieza desde arriba

    - Segunda ventana se la pieza en perspectiva

    - Tercera ventana se ve la pieza de frente

    - Cuarta ventana se ve la pieza desde la derecha



Vamos a trabajar con la vista superior haciendo doble clic donde indica la flecha (imagen de arriba):

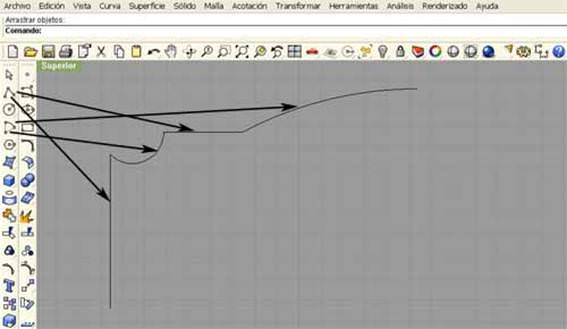

Vamos a dibujar solo un cuarto del cartel, ya veréis porque después:

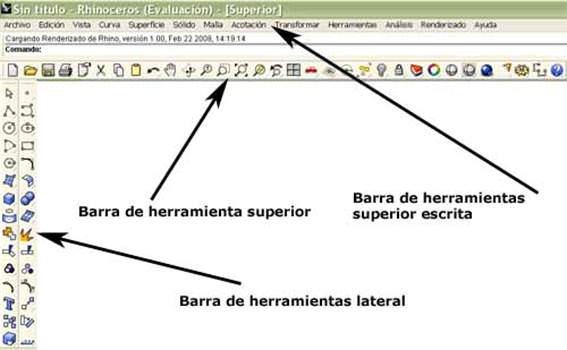

  Trazar una línea vertical después un arco, otra línea y otro arco como en el dibujo de arriba. Lo puede hacer con los símbolos de la izquierda o de la siguiente manera en la barra de herramienta superior escrita.

Para una línea:

Curva -> línea -> una línea:

  Para un arco:

Curva -> arco -> Desde centro, inicio y arco

 Un vez tenga un dibujo que se parezca al que he dibujado procure que la punta de cada segmento estén bien pegados, es decir que donde termine un segmento exactamente empiece el siguiente. Se pueden mover los segmento con el botón izquierdo del ratón y arrastrando. Para ver mejor puede hacer “zoom” con la ruleta del ratón.

Ahora hay que unir cada segmento haciendo:

  Edición -> unir

  Se hace clic en cada segmento consecutivamente hasta que estén todos unidos.
